基板の頒布 †

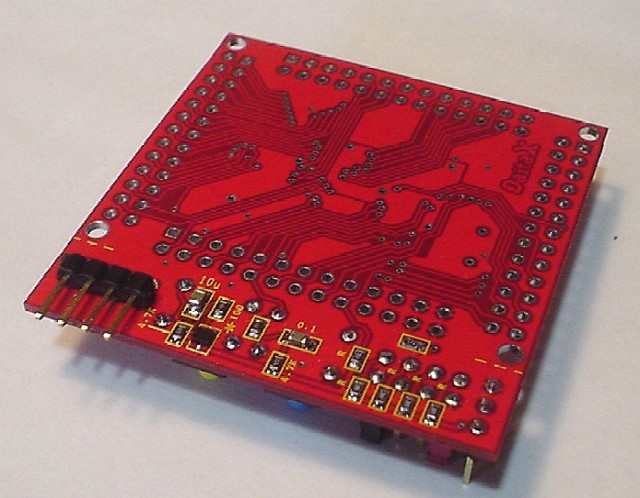

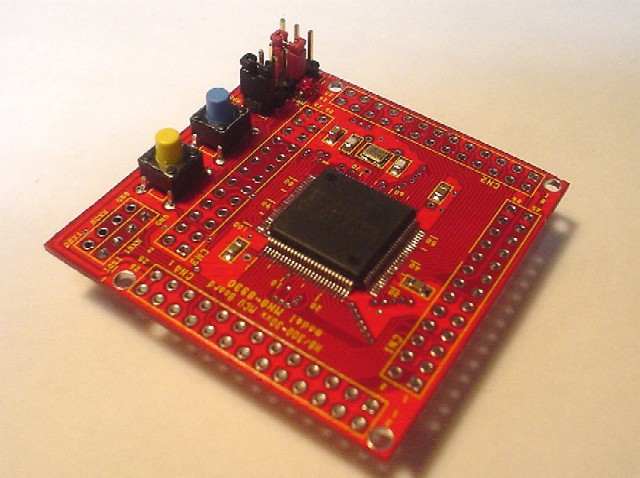

H8-30xx用　ＭＣＵ基板 --- H8-30xx用ＭＣＵ基板用ＲＡＭ基板と重ねて使用できます †

MH8-8330回路図[45KB]

• 大きさは、ヨコ50mm x タテ50mm x 厚さ3mm(基板1.2t)です*2。
• 赤い基板でインパクトがある、H8/300 3048/3052/3062/3069 で使えるものです。
• CPUなし、他 CR など部品付き基板セットは ￥７００円(税込み/送料別) で頒布しています。
• H8/3048付き完成品 ￥１，８００円(税込み/送料別) が若干ございます。

  　終了しました。　ありがとうございました。　

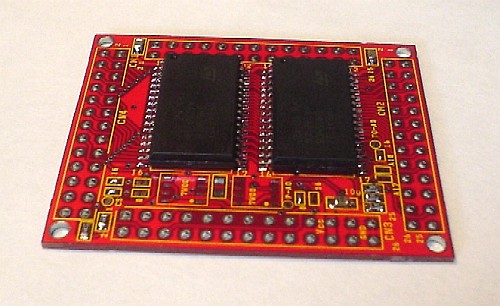

H8-30xx用ＭＣＵ基板用ＲＡＭ基板 --- H8-30xx用　ＭＣＵ基板と重ねて使えます †

SRAM_SOP32回路図[73KB]

• H8-30xx用ＭＣＵ基板に背中合わせでくっつけられるＳＯＰ－３２タイプのＲＡＭ基板です
• ８ビットバス／１６ビットバスの切り替えができ、１２８／２５６／５１２に対応しています。
  (回路図中では 8Bit Bus でも使えるようになっていますが、このレビジョンは16Bit Busでお使いください)。
• バスの配線を行えば、他のＭＣＵにも使えます。
• 大きさ、ヨコ45mm x タテ50mm x 厚さ3mm です(基板1.2t)です*3。
• RAMなし、他 CR など部品付き基板セットは ￥４００円(税込み/送料別) で頒布しています。
• 68AF127 55nS付き完成品 ￥８００円(税込み/送料別) が若干ございます。
  　終了しました。　ありがとうございました。　

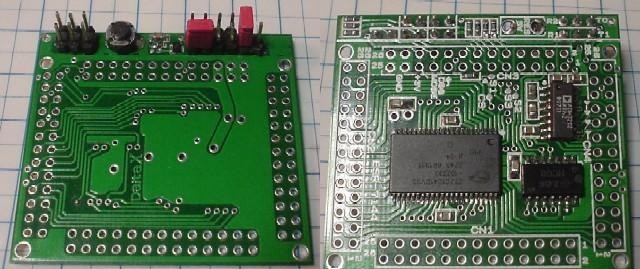

４Ｍｂｉｔ－ＳＲＡＭボード(ＲＳ２３２ＣＩ／Ｆドライバ付き) †

ESR7144説明書[612KB]

• CY7C1044DV33*4　4MBit(256Kx16Bit)を使用した RAMボードで、RS232C I/F回路・リセット回路・モード設定用ピンがついています。
• 組み立てキットとして頒布していますので、購入した方が組み立てる事になります*5。

• 部品は、IC・CR類・Di・タクトスイッチ・設定用ピンヘッダが付いています。
• 大きさ、ヨコ45mm x タテ50mm x 厚さ3mm です。
• 秋月電子製のAKI-7144ボードに重ねて増設RAMとして使う事ができます。
• 価格 組み立てキット￥１１２０円(税込み/送料別) で頒布しています。
  　終了しました。　ありがとうございました。　

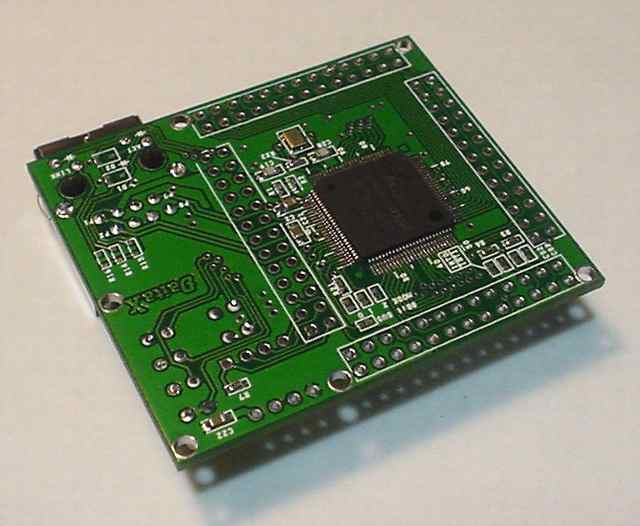

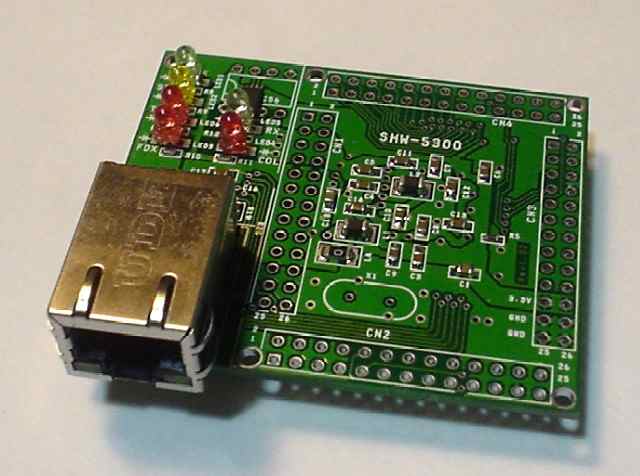

ＷＩＺＮｅｔ Ｗ５３００使用 ＴＣＰ／ＩＰボード --- 5V化改造でH8-30xx用ＭＣＵ基板用ＲＡＭ基板と重ねて使用できます †

SHW5300説明書[930KB]

• ハードウェア・プロトコル・スタック搭載の WIZNet W5300 を使用した NICカードです。
• RAW・UDP・IP・TCP/IPがサポートされていて、ソフトウェア・スタックを積むより簡単に TCP/IP通信などが行えます。
• この製品は、ＩＣ、チップ部品ほか、パーツは実装済みです。
• パターンカット2箇所+ジャンパ1本+3.3Vレギュレータ取り付けで５Ｖ供給にできます。
• 大きさ、ヨコ60mm x タテ50mm x 厚さ18mm です。
• 価格 ￥２２００円(税込み/送料別) で頒布(受注で組立)しています。

  　終了しました。　ありがとうございました。
